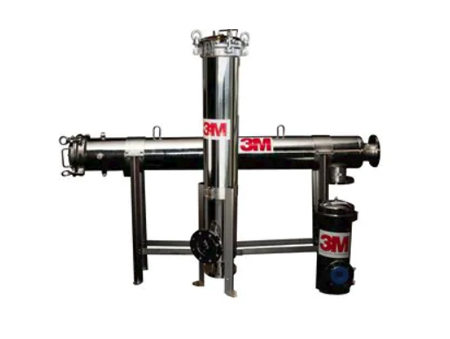

Obudowa filtracyjna 3M High Flow HF
Celem systemu High Flow 3M jest zamknięcie możliwie największej powierzchni filtracyjnej w kompaktowej obudowie. Zapewnia to efektywną filtrację na bardzo dużych przepływach cieczy. Obudowy do filtrów High Flow to w większości rozwiązania katalogowe dla pojedynczych wkładów, jednak możliwe jest także wykonanie specjalne na zamówienie klienta z przeznaczeniem na 3, 5 lub 7 filtrów w obudowie.
Obudowy filtracyjne 3M HF zostały zaprojektowane z myślą o maksymalnej oszczędności miejsca, część z nich może być również instalowana pionowo. Obudowa filtra wykonana jest ze stali 316L i dostępna w wariantach wykończenia standardowego (piaskowanie, pasywacja) lub higienicznego (elektropolerowanie). Obudowy filtracyjne 3M High Flow spełniają zapisy dyrektywy dotyczącej urządzeń ciśnieniowych PED 97/23/CE oraz ATEX 94/9/CE.
W celu uzyskania rysunków technicznych, modeli CAD oraz dokumentacji technicznej skontaktuj się z przedstawicielem KONPORT.
Więcej o systemie 3M High Flow HF możesz przeczytać na naszym blogu :
„Filtry 3M High Flow – kompaktowe i wydajne rozwiązanie dla zakładów przemysłowych!”
Obudowy filtracyjne 3M High Flow HF |
|
|
Właściwości techniczne obudów |
|
|
Dostępne konfiguracje |
Pozioma – 40” ; 60” Pionowa – 40” |
|
System doszczelniania |
Centerpost ; system twist & lock |
|
Zamknięcie |
Śrubowe |
|
Materiał |
Stal 316L |
|
Wykończenie |
Piaskowanie (Ra > 0,8) ; Elektropolerowanie (Ra < 0,8) |
|
Uszczelki |
Nitryl (inne na zamówienie) |
|
Ciśnienie max. |
10 bar g |
|
Temperatura max. |
900C |
|
Konstrukcja dla obudowy filtracyjnej 1HF |
|
|
Wlot/wylot |
DN100 |
|
Odpowietrzenie |
1/4” |
|
Króciec spustowy |
1/2” |
|
Średnica obudowy filtracyjnej |
219 mm |
|
Zestaw |
Stojak, Centerpost, Śruby, Zaślepki, Komplet dokumentacji, Certyfikaty UWAGA: brak zaworów i manometrów |
|
Certyfikaty |
|
|
PED 97/23/CE |
Zgodne z dyrektywą dla cieczy grupy 1 oraz grupy 2 z zachowaniem maksymalnych temperatur i ciśnień wyszczególnionych w tabeli |
|
ATEX 94/9/CE |
Grupa II Kategoria 2 – T5 (inne na zamówienie) |
Jak zamawiać obudowy filtracyjne 3M High Flow HF?
|
Obudowa 3M High Flow HF |
||||
|
Ilość wkładów |
Model |
Zamknięcie |
Rozmiar |
Konfiguracja |
|
01 03 05 07 |
HF |
B – śruby |
1 – 40″ 2 – 60″ |
H – Pozioma V – pionowa |
Przykład:
- Obudowa filtracyjna na wkład High Flow 40″ w orientacji poziomej 01 HF B 1 H
