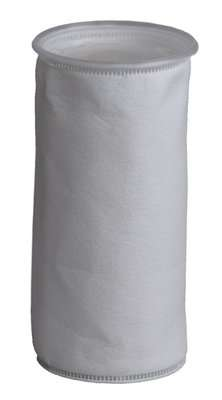

FILTR WORKOWY 3M DUOFLO

System worków podwójnych ulepszył dotychczasowe aplikacje z tradycyjnymi wkładami workowymi. 3M zaprojektował serię filtrów DuoFLO jako lepszą, bardziej wydajną alternatywę, która w zamierzeniu miała wydłużyć użytkowanie wkładów filtracyjnych, zmniejszyć częstotliwość ich wymian, co w efekcie prowadzi do oszczędności i przystępniejszego użytkowania.

Filtry 3M DuoFLO mają budowę cylindra, gdzie kierunek przepływu cieczy odbywa się zarówno do wewnątrz, jak i do zewnątrz. Pozwoliło to zwiększyć powierzchnię filtracyjną wkładu workowego aż o 62%. Daje to średnio czterokrotnie dłuższe użytkowanie filtra, zmniejszoną częstotliwość wymian, postojów, odpadów itd.

Filtry workowe 3M DuoFLO mogą być użytkowane w tradycyjnych obudowach workowych, wystarczy wymienić kosz mocujący. Unikatowa konstrukcja pozwala na osiągnięcie jeszcze lepszych parametrów przepływu cieczy. Warstwowa budowa włókniny filtrującej zapewnia wolniejsze zabijanie się filtra oraz lepszą pyłochłonność.

DuoFLO rozwiązało tysiące problemów europejskich producentów przemysłowych, szczególnie w aplikacjach, gdzie wymiana tradycyjnego wkładu workowego była bardzo częsta i mocno utrudniała ciągłość pracy linii produkcyjnej. Wkłady filtracyjne workowe 3M DuoFLO świetnie nadają się także do kąpieli myjących, filtracji wody procesowej, wody wstępnej, a także filtracji w sektorze spożywczym (alkohole, piwa, wody mineralne, napoje itp.). Specjaliści polecają je jako niezwykle praktyczne prefiltry w systemach wielostopniowej filtracji.

Więcej o technologii 3M DuoFLO : 3M DuoFLO – filtry workowe o dłuższej żywotności

ZASTOSOWANIE 3M DUOFLO

• pokrycia powierzchni: filtracja farb, żywic, klejów, powłok, atramentów

• przemysł ogólny: filtracja wody gruntowej, ścieków, cieczy chłodzących, olejów

• przemysł chemiczny i petrochemiczny: filtracja paliw, glikoli, wosków, rozpuszczalników

• przemysł spożywczy: filtracja piwa, wody mineralnej, napojów, syropów

• przemysł farmaceutyczny: filtracja witamin, komponentów, usuwanie węgla

Budowa systemu filtracyjnego 3M DuoFLO

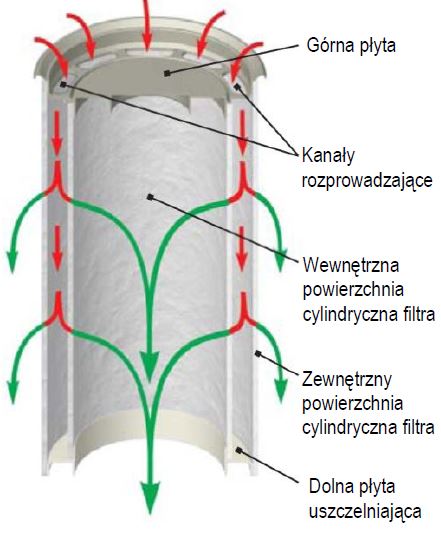

Element filtracyjny 3M DF składa się z dwóch warstw cylindrycznych połączonych z górną płytką rozprowadzającą płyn oraz dolną płytką uszczelniającą. Jak pokazano na schemacie, ciecz dopływa do górnej części filtra przez specjalne kanały rozmieszczone w górnej płycie filtra. Ciecz przepływa pomiędzy wewnętrzną i zewnętrzną cylindryczną powierzchnią włókniny filtracyjnej, a następnie przepływa przez samą włókninę filtracyjną oraz kosz podpierający na czystą stronę obudowy filtracyjnej.

System 3M DF charakteryzuje się innowacyjną geometrią elementu filtracyjnego oraz kosza podpierającego, który zapewnia 100% trójwymiarowe podparcie dla włókniny filtracyjnej 3M DF. Takie podparcie eliminuje potencjalne ryzyko pęknięcia materiału filtracyjnego, a w rezultacie zanieczyszczenia filtratu wcześniej odseparowanymi cząstkami. Unikatowa konstrukcja elementów 3M DF redukuje również objętość zatrzymywanej cieczy aż o 67% w porównaniu do standardowych filtrów workowych, minimalizując kontakt pracowników z filtrowaną cieczą.

Kosze podpierające 3M DuoFLO i pozostałe akcesoria

3M Purification oferuje pełną linię koszy podpierających wykonanych ze stali nierdzewnej 316 (wiele koszy jest też dostępnych w wykonaniu ze stali nierdzewnej 316L), do użycia zarówno w zainstalowanych już obudowach filtracyjnych na filtry workowe, jak też w obudowach filtracyjnych 3M DF.

Kosze 3M DF zapewniają właściwe podparcie elementu filtracyjnego. Kosz podpierający jest zbudowany z dwóch współosiowych walców wykonanych ze stali nierdzewnej w celu umożliwienia podparcia obu stron warstwy filtracyjnej. Ta unikatowa konstrukcja zapewnia integralność medium filtracyjnego oraz stabilną jakość filtratu. Kosze 3M DF łączą w sobie sztywność oraz otwartą przestrzeń zapewniającą prawidłowe ułożenie medium filtracyjnego, doskonałe charakterystyki przepływu oraz minimalny spadek ciśnienia.

Pozostałe akcesoria

• wkładka magnetyczna DuoFLO – lepsze wychwytywanie zanieczyszczeń metalowych

• sprężyna dociskająca element filtracyjny – lepsza szczelność w obudowie filtracyjnej

• narzędzie do wyjmowania worka DuoFLO – wygodniejsza obsługa

• narzędzie do wkładania worka DuoFLO – wygodniejsza obsługa

JAK ZAMAWIAĆ FILTRY 3M DUOFLO?

Przykład:

• Filtr workowy podwójny #2 o dokładności filtracji 200 um z poliestru : DFG 200 EE 2 C

MATERIAŁY DO POBRANIA

• KARTA TECHNICZNA DF 3M DUOFLO SERIES.pdf
