Opis technologii
Obudowa filtracyjna 3M serii ME
Filtracja z użyciem wkładów workowych to jedna z najpowszechniejszych metod oczyszczania cieczy w przemyśle. Do tego typu aplikacji doskonale sprawdza się seria obudów filtracyjnych 3M ME. Została ona zaprojektowana, by dostarczać na rynek katalogowe obudowy do filtrów o uniwersalnym zastosowaniu i designie. Konstruktorzy 3M zadbali o optymalny standard wykonania oraz wyposażenia zestawu, co przekłada się na dobrą cenę jednostkową, wieloletnie użytkowanie i niezłą dostępność.

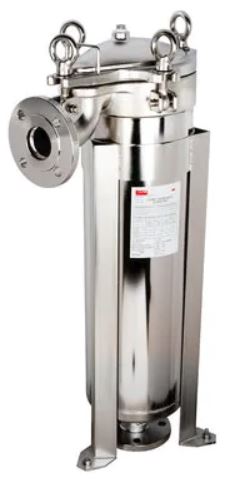

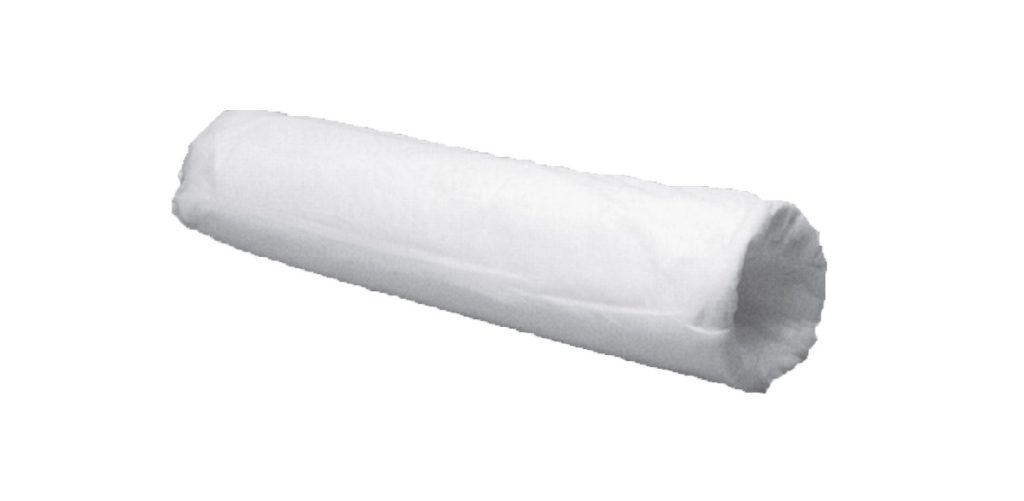

Obudowy do filtrów workowych ME występują w trzech wariantach. Dwa pierwsze posiadają przyłącza gwintowane oraz wariant zamknięcia na clamp (MEC) lub śruby (MES). Trzeci model posiada przyłącze kołnierzowe oraz zamknięcie śrubowe (MET). Standardowe obudowy filtracyjne workowe są kompatybilne z wkładami filtracyjnymi typu 3M Nominal Bag oraz podwójnymi typu 3m DuoFLO (wraz z ich rynkowymi zamiennikami) w standardowych długościach wkładów workowych S1 (17”) lub S2 (32”).

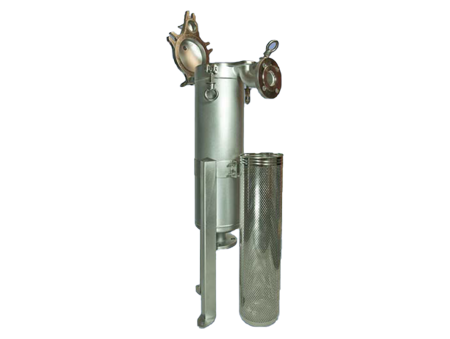

Obudowa workowa 3M ME dostarczana jest w komplecie z tabliczką znamionową, regulowanym trójnogiem, koszem mocującym wkład filtracyjny oraz kompletem dokumentacji.
W celu uzyskania rysunków technicznych, modeli CAD oraz dokumentacji technicznej skontaktuj się z przedstawicielem KONPORT.
Obudowy filtracyjne 3M ME |
|
|
Właściwości techniczne obudów |
|
|
Dostępne konfiguracje |
MEC – przyłącze gwintowane, clamp MES – przyłącze gwintowane, śruby MET – przyłącze kołnierzowe, śruby |
|
System doszczelniania |
Kosz, sprężyna |
|
Wysokość wkładu filtracyjnego |
MEC – #1 ; #2 MES – #2 MET – #2 |
|
Materiał |
Stal 316L |
|
Wykończenie |
Piaskowanie (Ra > 0,8) – inne na zamówienie |
|
Uszczelki |
Nitryl (inne na zamówienie) |
|
Ciśnienie max. |
10 bar g |
|
Temperatura max. |
900C |
|
Konstrukcja dla obudowy filtracyjnej ME |
|
|
Wlot/wylot |
MEC – 2” BSPT MES – 2” BSPT MET – 50 mm DIN PN16 |
|
Odpowietrzenie |
1/4” BSP |
|
Pojemność |
MEC – #1 21 L ; #2 33 L MES – 41 L MET – 33 L |
|
Waga |
MEC – #1 19 kg ; #2 22 kg MES – 39 kg MET – 48 kg |
|
Średnica obudowy filtracyjnej |
MEC – 292 mm MES, MET – 332 mm |
|
Zestaw |
Stojak, Kosz, Śruby/Clamp, Zaślepki, Komplet dokumentacji, Certyfikaty UWAGA: brak zaworów i manometrów |
|
Certyfikaty |
|
|
PED 2014/68/EU |
Zgodne z dyrektywą dla cieczy grupy 1 oraz grupy 2 z zachowaniem maksymalnych temperatur i ciśnień wyszczególnionych w tabeli |
|
ATEX 2014/34/EU |
Grupa II Kategoria 2 (inne na zamówienie) |
|
Food Contact Directive (EC) 1935/2004 |
Dopuszczona do kontaktu z żywnością |
Jak zamawiać obudowy filtracyjne 3M ME?
|
Obudowa 3M ME Single Series |
||||
|
Ilość wkładów |
Model |
Rozmiar wkładu |
Orientacja |
Materiał |
|
01 |
MEC MES MET |
1 – 17″ 2 – 32″ 2 – 32″ 2 – 32″ |
V – pionowa |
6 – Stal 316L |
Przykład:
- Obudowa filtracyjna workowa na wkład #2 z zamknięciem na clamp 01 MEC 2 V 6
- Konfiguracje aktywne na polskim rynku: 01MEC1 ; 01MEC2 ; 01MES2 ; 01MET2 (zapytaj o aktualną dostępność…)
