Opis technologii

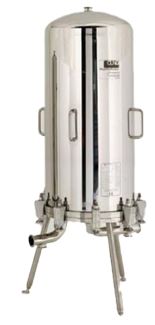

Obudowa filtracyjna 3M serii IW
Godną uwagi linią obudów filtracyjnych 3M jest seria IW o podwyższonym standardzie wykonania. Jako obudowy klasy premium znajdują one zastosowanie w przemyśle, w którym wymagane są najwyższe standardy jakościowe, jak rynek farmaceutyczny lub produkcji spożywczej. Obudowy do filtrów świecowych 3M IW wykonane są w całości ze stali 316L w wykończeniu typu elektropolerowanie.
Na rynku są także znane jako obudowy w wykonaniu higienicznym, które spełniają wysokie oczekiwania względem aplikacji mikrofiltracyjnych, dlatego spotkamy je np. jako obudowy do membran oraz obudowy do filtrów absolutnych. Wiele lat optymalizacji w zakresie konstrukcji pozwoliło 3M stworzyć serię obudów filtracyjnych o katalogowych wielkościach oraz rodzajach przyłączeń, w efekcie mimo wysokiego standardu można je nabyć w korzystnych cenach.
Obudowy filtracyjne 3M IW występują w szerokim przedziale ilościowym wkładów od 1 do 24 szt, jak również w przedziale wysokości wkładu od 9,75” do 40”. Dostępne są aż cztery rodzaje przyłączeń, przez co jeszcze łatwiej zaadaptować obudowę filtra do istniejącej aplikacji przemysłowej.
W celu uzyskania rysunków technicznych, modeli CAD oraz dokumentacji technicznej skontaktuj się z przedstawicielem KONPORT.
Obudowy filtracyjne 3M IW |
|
|
Właściwości techniczne obudów |
|
|
Dostępne konfiguracje |
01IWN ; 03IWN ; 05IWN ; 08IWN ; 12IWN ; 18IWN ; 24IWN |
|
System doszczelniania |
Gniazdo na wkład filtracyjny, blaszka stabilizująca, korpus obudowy zamykany na śruby, |
|
Wysokość wkładu filtracyjnego |
01-12IWN : 9,75” / 10” ; 19,5” / 20” ; 30” ; 40” 18-24IWN : 30” ; 40” |
|
Ilość wkładów w obudowie |
1 ; 3 ; 5 ; 8 ; 12 ; 18 ; 24 |
|
Materiał |
Stal 316L |
|
Wykończenie |
Elektropolerowanie (Ra < 0,8) |
|
Uszczelki |
Silikon (inne na zamówienie) |
|
Ciśnienie max. |
8 – 10 bar g |
|
Temperatura max. |
1500C |
|
Konstrukcja dla obudowy filtracyjnej IW |
|
|
Wlot/wylot |
|
|
Odpowietrzenie |
1/2” TC |
|
Zestaw |
Obudowa z pokrywą, Centerposty, Zaślepki, Blaszka stabilizująca, Regulowany stojak, Tabliczka znamionowa, Komplet dokumentacji, Certyfikaty UWAGA: brak zaworów i manometrów |
|
Kompatybilność |
Wszystkie wkłady 3M SOE (Single Open Ended) |
|
Certyfikaty |
|
|
PED 214/68/EU |
Zgodne z dyrektywą dla cieczy grupy 1 oraz grupy 2 z zachowaniem maksymalnych temperatur i ciśnień wyszczególnionych w tabeli |
|
ATEX 2014/34/EU |
Grupa II Kategoria 2 |
|
Food Contact Directive (EC) 1935/2004 |
Dopuszczona do kontaktu z żywnością |
Jak zamawiać obudowy filtracyjne 3M IW?
|
Obudowa 3M IW Series |
|||||
|
Ilość wkładów |
Typ obudowy |
Drenaż |
Zamknięcie |
Wysokość wkładu |
Przyłącza wlot/wylot |
|
01 03 05 08 12 18 24 |
IW |
N – Brak |
C – Clamp B – Śrubowe |
1 – 10” 2 – 20” 3 – 30” 4 – 40” |
T1 – Triclamp DN 1,0” D1 – DIN 11851 Male DN 25 F1 – DIN 2633 Flange DN32 M1 – MACON 25mm |
Przykład:
- Obudowa filtracyjna świecowa na 12 wkładów 40″ z zamknięciem śrubowym i przyłączem Triclamp:
12 IW N B 4 T1
Obudowy filtracyjne 3M IW – dostępność
Konfiguracje aktywne na polskim rynku – zapytaj o aktualną dostępność…
