Opis technologii

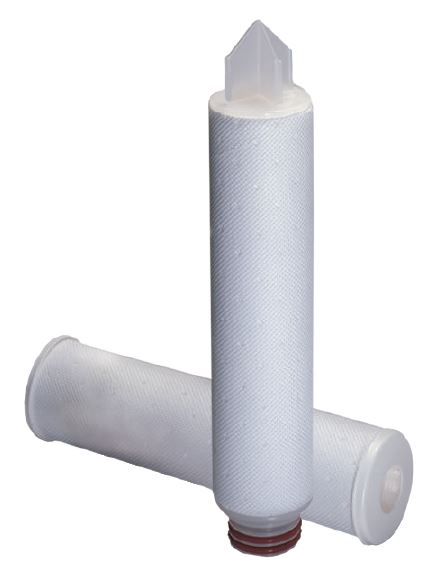

FILTR ŚWIECOWY 3M BETAPURE NT-T
To opatentowana przez 3M, udoskonalona technologia filtracji wgłębnej. Wkład świecowy 3M Betapure NT-T to wielowarstwowy filtr polipropylenowy, gwarantujący absolutną sprawność filtrowania na poziomie bliskim 99.9%.
Filtr świecowy 3M Betapure NT-T cechuje się konstrukcją warstwową: medium przepływa przez kolejne kanaliki, a każda z głębszych warstw filtra zapewnia dokładniejszą filtrację. To sposób na doskonałą kontrolę procesu filtracji, z zachowaniem długiej żywotności filtra oraz wyjątkowo dobrych parametrów przepływu przez cały czas pracy filtra. Wkład filtracyjny 3M Betapure NT-T stał się przez to czołowym filtrem procesowym w branży spożywczej, farmaceutycznej, chemicznej i wielu innych!
Filtr absolutny (świecowy) pozwala na dokładną mikrofiltracje w przedziale od 0.5 do 70 um. W porównaniu z odpowiednikami typu Melt Blown, ten wkład filtrujący prezentuje aż 3-krotnie wyższą pojemność na zanieczyszczenia. To solidny, sprawdzony wybór dla zakładów przemysłowych: gwarantuje znaczący wzrost żywotności filtra, zmniejszenie częstotliwości wymian oraz niższe spadki ciśnień, w porównaniu do rozwiązań konkurencyjnych (ze zbliżonej klasy jakościowej).
W Polsce na filtr świecowy 3M Betapure NT-T postawili czołowi producenci wód i napojów, browarów oraz alkoholi wysokoprocentowych. Filtr ten jest też ceniony w branży farmaceutycznej oraz jako filtr do wody przemysłowej w wyspecjalizowanych instalacjach np. filtracja membranowa, odwrócona osmoza itp.
ZASTOSOWANIE BETAPURE NT-T
- usuwanie mętności i cząstek stałych (woda, alkohol, piwo, woda procesowa, inne)
- ochrona membran filtracyjnych, filtr świecowy – odwrócona osmoza
- trap filtr – ziemia okrzemkowa, komórki drożdżowe w piwie
- klaryfikacja, uzdatnianie wody procesowej (CIP, butelkowanie)
- mikrofiltracja w przemyśle chemicznym, petrochemicznym, farb i lakierów itp.

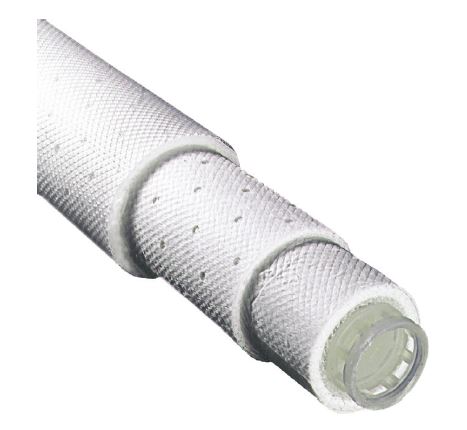

Jak skonstruowany jest wkład filtracyjny 3M Betapure NT-T?
Seria Betapure NT-T została zaprojektowana tak, aby zapewnić znacznie lepszą jakość oraz żywotność filtra przy zachowaniu stałej skuteczności filtracji. Seria Betapure NT-T osiąga to dzięki innowacyjnej konstrukcji wkładu, która umożliwia jednolity rozkład przepływu cieczy na całej powierzchni oraz w całym, wielowarstwowym przekroju filtra. Konstrukcja filtra z serii Betapure NT-T łączy warstwy polipropylenowe z filtrowanym medium poprzez wielokanalikową siatkę. Miejscowo rozmieszczone, większe kanały umożliwiają lepszy przepływ filtratu z warstwy na warstwę.
|
Filtry świecowe 3M Betapure NT-T – specyfikacja techniczna |
|
|
Materiał filtra |
|
|
Medium filtracyjne, końcówki |
POLIPROPYLEN |
|
Uszczelki i o-ring |
SILIKON, FLUOROKARBON, EPR, NITRYL |
|
Parametry pracy filtrów |
|
|
Maksymalna temperatura pracy |
820C |
|
Maksymalny spadek ciśnienia |
5,0 bar w 300C |
|
Spadek ciśnienia – zalecana wymiana wkładu |
2,4 bar w 300C |
|
Sanityzacja |
parą, gorącą wodą, wybrane środki chemiczne |
|
Wkład filtracyjny – wymiary, konstrukcja |
|
|
Średnica wewnętrzna |
28 mm |
|
Średnica zewnętrzna |
66 mm |
|
Długość |
5.0 ; 9.75 ; 10 ; 19.5 ; 20 ; 29.25 ; 30 ; 39; 40 [”] |
|
Konstrukcja |
Filtr świecowy wgłębny, warstwowy, absolutny |
|
Cechy szczególne |
Zwiększona powierzchnia filtracyjna, pojemność na zanieczyszczenia, podwyższona odporność, długa żywotność filtra świecowego |
|
Dostępne konfiguracje |
|
|
Kod 7 (226) |
Bagnet, pierścień wzmacniający (opcjonalnie) |
|
Kod 3 (222) |
Bagnet / zaślepka, pierścień wzmacniający (opcjonalnie) |
|
DOE (double open ended) |
Filtr świecowy podwójnie otwarty |
JAK ZAMAWIAĆ FILTRY 3M Betapure NT-T?
|
3M Betapure NT-T |
||||||
|
Typ wkładu |
Długość nominalna |
Mikronaż [um] |
Pakowanie |
Pierścień wzmacniający (opcjonalnie) |
Konfiguracja |
Uszczelnienie / o-ring |
|
NT = Betapure |
06 = 5” 09 = 9.75” 10 = 10” 19 = 19.5” 20 = 20” 29 = 29.25” 30 = 30” 39 = 39” 40 = 40” |
T005 0.5 T010 1.0 T020 2.0 T030 3.0 T050 5.0 T100 10.0 T200 20.0 T300 30.0 T400 40.0 T500 50.0 T700 70.0 |
S – Standardowe |
Dla modyfikacji D, N, R 0 – Brak Dla modyfikacji B, C, F, 1 – Polisulfon 2 – Stal nierdzewna 3 – Brak |
B = 226 + bagnet C = 222 + bagnet D = podwójnie otwarty z polipropylenowym pierścieniem F = 222 + zaślepka N – podwójnie otwarty R – sprężyna stalowa |
Dla modyfikacji B, C, D, F, R A – Silikon B – Fluorokarbon C – EPR D – Nitryl Dla modyfikacji N, R G – Polietylen |
Przykład:
Filtr świecowy absolutny 3M Betapure NT-T o długości 30” i gradacji 1 um
w kodzie 226 z bagnetem bez dodatkowego wzmocnienia,
uszczelka silikonowa : NT30T010S0BA
