Opis technologii

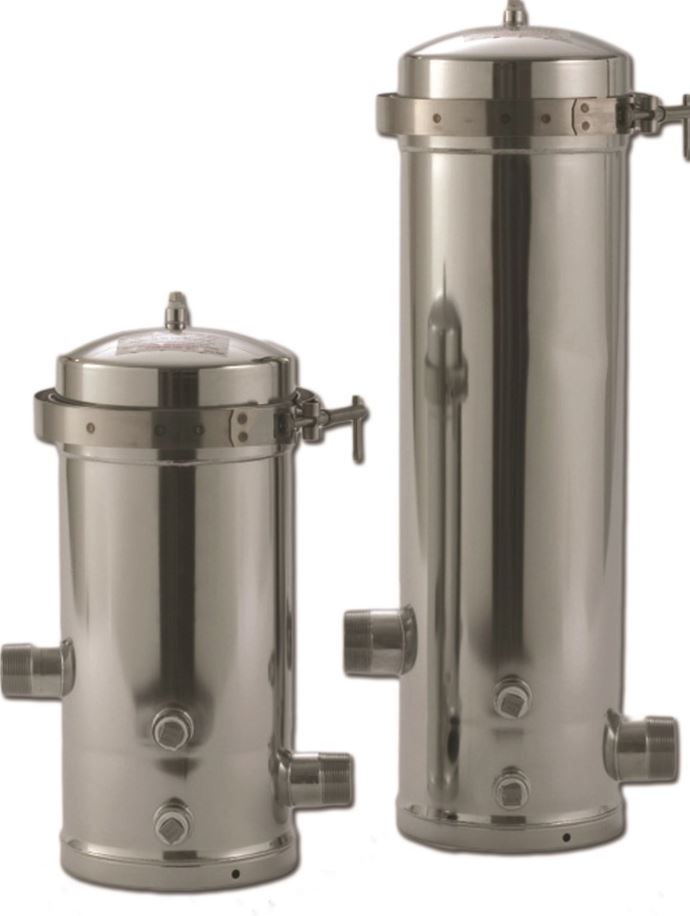

Obudowa filtracyjna 3M serii DS

Seria obudów do filtrów świecowych 3M DS została skonstruowana z myślą o szerokim zastosowaniu w przemyśle. Posiadają prostą konstrukcję, opartą na stali 316L, co zapewnia uniwersalne wykorzystanie w aplikacjach filtracyjnych, jak i korzystną cenę jednostkową. Ponadto zostały one wyposażone w wygodne zamknięcie typu clamp, jak również poddane procesowi elektropolerowania, co znacząco ułatwia ich eksploatacje oraz poszerza zasięg stosowania o rynek spożywczy.

Obudowy filtracyjne 3M DS występują w wariantach na 5 lub 12 wkładów filtracyjnych, w przedziale długości od 9,75” do 40”. Z powodzeniem można zatem dostosować wielkość obudowy zarówno do wartości przepływów filtrowanych cieczy, jak i z uwzględnieniem spadków ciśnień na filtrach o zróżnicowanej gradacji.

Katalogowe wersje obudów do filtrów świecowych DS Series dostosowane są do obsługi filtrów podwójnie otwartych (DOE). Na zamówienie dostępne są także warianty jednostronnie otwarte, np. z zakończeniem w kodzie 7.

3M DS Series to obudowy filtrów, które z powodzeniem zaliczyć można do kompaktowych, niezawodnych i łatwych w instalacji rozwiązań technologicznych. Dostarczane są w kompletnym do zamontowania zestawie, wraz z dokumentacją oraz certyfikatami.

W celu uzyskania rysunków technicznych, modeli CAD oraz dokumentacji technicznej skontaktuj się z przedstawicielem KONPORT.

Obudowy filtracyjne 3M DS
Właściwości techniczne obudów
Dostępne konfiguracje	05DS1 ; 05DS2 ; 05DS3 ; 05DS4 12DS3 ; 12DS4
System doszczelniania	Centerpost, pierścień dociskowy, blaszka stabilizująca, sprężyna
Wysokość wkładu filtracyjnego	05DS : 9,75” / 10” ; 19,5” / 20” ; 30” ; 40” 12DS : 30” ; 40”
Ilość wkładów w obudowie	5 ; 12
Materiał	Stal 316L
Wykończenie	Elektropolerowanie
Uszczelki	Nitryl (inne na zamówienie)
Ciśnienie max.	10 bar g
Temperatura max.	110⁰C
Przepływ max.	05DS – 397 L/min 12DS – 871 L/min
Konstrukcja dla obudowy filtracyjnej DS
Wlot/wylot	05DS1 – GM (BSPT male) 1,5” 05DS2, 05DS3, 05DS4 – GM (BSPT male) 2” 12DS3, 12DS4 – Flanged PN16 DN80
Odpowietrzenie	05DS – 1/4” BSP female 12DS – 1/2” BSP female
Króciec spustowy	05DS – 3/4” BSP female 12DS – 1” BSP female
Pojemność	15,5 – 102 L
Waga	12 – 75 kg
Zestaw	Obudowa, Clamp, Centerposty, Zaślepki, Blaszka mocująca, Sprężyna, Regulowany stojak, Tabliczka znamionowa, Komplet dokumentacji, Certyfikaty UWAGA: brak zaworów i manometrów
Kompatybilność	Wszystkie wkłady 3M DOE (Double Open Ended) oraz ich rynkowe odpowiedniki
Certyfikaty
PED 214/68/EU	Zgodne z dyrektywą dla cieczy grupy 1 oraz grupy 2 z zachowaniem maksymalnych temperatur i ciśnień wyszczególnionych w tabeli
ATEX 2014/34/EU	Grupa II Kategoria 2
Food Contact Directive (EC) 1935/2004	Dopuszczona do kontaktu z żywnością
