Opis technologii

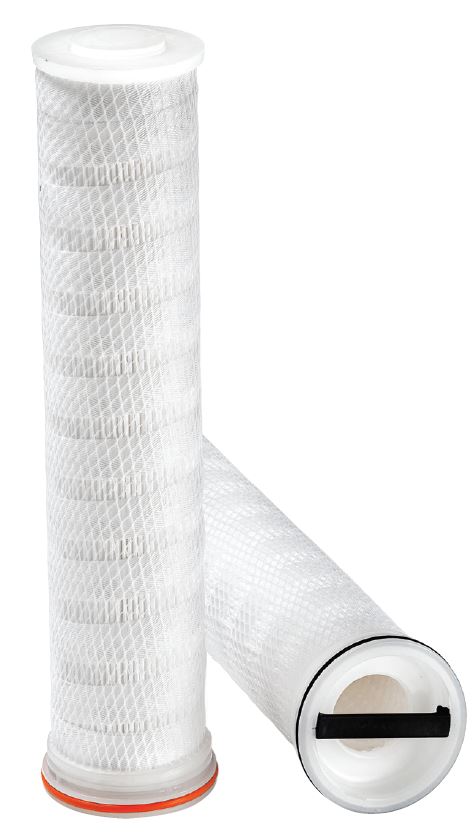

Filtr 3M High Flow HFR
Seria 3M High Flow HFR jest nowością w ofercie, to filtry przeznaczone do dużych przepływów cieczy, które gwarantują filtrację absolutną w kierunku od wewnątrz do zewnątrz, co jest kluczową różnicą pomiędzy serią 3M High Flow HF i znacząco powiększa ich zastosowanie w obudowach konkurencyjnych producentów. Filtry 3M HFR mogą być stosowane jako zamienniki dla Pall Ultipleat High Flow HFU, ich konstrukcja dopasowana jest do obudów filtracyjnych tej marki.
Domeną filtrów High Flow HFR jest możliwość obsłużenia bardzo dużych przepływów cieczy w jednej, kompaktowej obudowie filtracyjnej (do 100 m3/h dla wkładu 60”). Technologia mikrowłókien pozwala na optymalne zatrzymywanie i gromadzenie zanieczyszczeń organicznych oraz cząstek mineralnych. Filtry High Flow 3M cechują się długim czasem użytkowania oraz podwyższoną odpornością na uszkodzenia mechaniczne. W ich produkcji zastosowano technologię Advanced Pleat (APT), w której nieregularnie ułożony plis zwiększa czynną powierzchnię filtracyjną.
3M High Flow HFR można z powodzeniem stosować w wielu gałęziach przemysłu, między innymi w produkcji farmaceutycznej czyli wszędzie tam, gdzie wymagana jest filtracja absolutna o gwarantowanej, powtarzalnej jakości. Filtr posiada certyfikat FDA 21 CFR Parts 174-186.
ZASTOSOWANIE HIGH FLOW HFR
-
prefiltr w systemach odwróconej osmozy
-
filtracja wody procesowej, wody wejściowej
-
filtracja wody podziemnej, wody obiegowej, filtracja ścieków produkcyjnych
-
filtracja w przemyśle petrochemicznym: aminy i produkt końcowy
-
filtracja wody w elektrowniach – ochrona turbin
- filtracja chłodziw, kąpieli myjących (OEM)
|
Filtry 3M High Flow HFR – specyfikacja techniczna |
|
|
Materiał filtra |
|
|
Medium filtracyjne, końcówki |
POLIPROPYLEN |
|
Uszczelki i o-ring |
SILIKON, NITRYL, EPDM |
|
Parametry pracy filtrów |
|
|
Maksymalna temperatura pracy |
700C |
|
Maksymalny spadek ciśnienia (współprądowo) |
3,5 bar w 200C |
|
Spadek ciśnienia zalecany do wymiany filtra |
2,5 bar w 200C |
|
Maksymalny zalecany przepływ |
35 m3/h dla 20” |
|
70 m3/h dla 40” |
|
|
100 m3/h dla 60” |
|
|
Wkład filtracyjny – wymiary, konstrukcja |
|
|
Średnica filtra |
6,3” |
|
Długość filtra |
20”; 40” ; 60” |
|
Dokładność filtracji (absolutna) |
5 ; 10 ; 20 ; 40 ; 70 ; 100 [um] |
|
Konstrukcja |
Filtr plisowany, absolutny, kierunek przepływu: od wewnątrz do zewnątrz |
|
Cechy szczególne |
Zwiększona powierzchnia filtracyjna, pojemność na zanieczyszczenia, niskie opory, długa żywotność filtra, zamiennik dla PALL ULTIPLEAT HFU |
Jak zamawiać filtry 3M High Flow HFR?
|
3M High Flow HFR |
||||
|
Typ wkładu |
Długość nominalna |
Materiał filtra |
Mikronaż [um] |
O-ring |
|
HFR = High Flow |
20 = 20” 40 = 40” 60 = 60” |
PP = Polipropylen |
A05 (5 um) A10 (10 um) A20 (20 um) A40 (40 um) A70 (70 um) A100 (100 um) |
A – Silikon C – EPDM D – Nitryl |
Przykład:
- Filtr świecowy absolutny 3M High Flow HFR o długości 40” i gradacji 5 um uszczelka silikonowa HFR 40 PP A05 A
